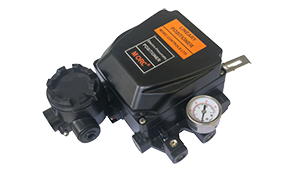

MEP-10L系列電-氣閥門定位器是接受控制器或控制系統輸出的4~20mA指令信號,轉換成氣壓信號驅動氣動執行機構來控制閥門開度的一種控制裝置。主要用于氣動直行程閥門的閥門控制。
◇ 采用機械式噴嘴-擋板結構。
◇ 在5~200Hz范圍內無共振現象。
◇ 正作用和反作用,單作用和雙作用之間可方便轉換。
◇ 空氣消耗量少,經濟性好。
◇ 通過更換行程彈簧可實現1/2范圍內的分程控制。
技術參數
|
型號 |
MEP-10L |
|
輸入信號 |
4~20mADC |
|
輸入壓力 |
0.14~0.7MPa |
|
輸出壓力 |
0~0.7MPa |
|
行程 |
10~150mm |
|
輸入電阻 |
250Ω±15Ω |
|
氣源接口 |
NPT1/4,G1/4 |
|
壓力表接口 |
NPT1/8 |
|
電源接口 |
NPT1/2,G1/2,M20*1.5 |
|
操作溫度 |
.-20~60℃(常溫),-20~120℃(高溫), -40~60℃(低溫) |
|
直線性 |
單作用: ±1.0%F.S. ; 雙作用: ±2.0%F.S. |
|
滯后度 |
±1%F.S. |
|
靈敏度 |
±0.5%F.S. |
|
重復性 |
±0.5%F.S. |
|
耗氣量 |
2.5 L/min(@1.4bar) |
|
流量 |
80 L/min(@1.4bar) |
|
輸出特性 |
線性 |
|
殼體材質 |
壓鑄鋁 |
|
防護等級 |
IP66 |
|
防爆等級 |
Ex ia IIC T6 Ga; Ex tb IIIC T135℃ Db Ex db IIC T6 Gb; Ex tb IIIC T85℃ Db |
|
重量 |
2.7kg |
